Prozessfließschema

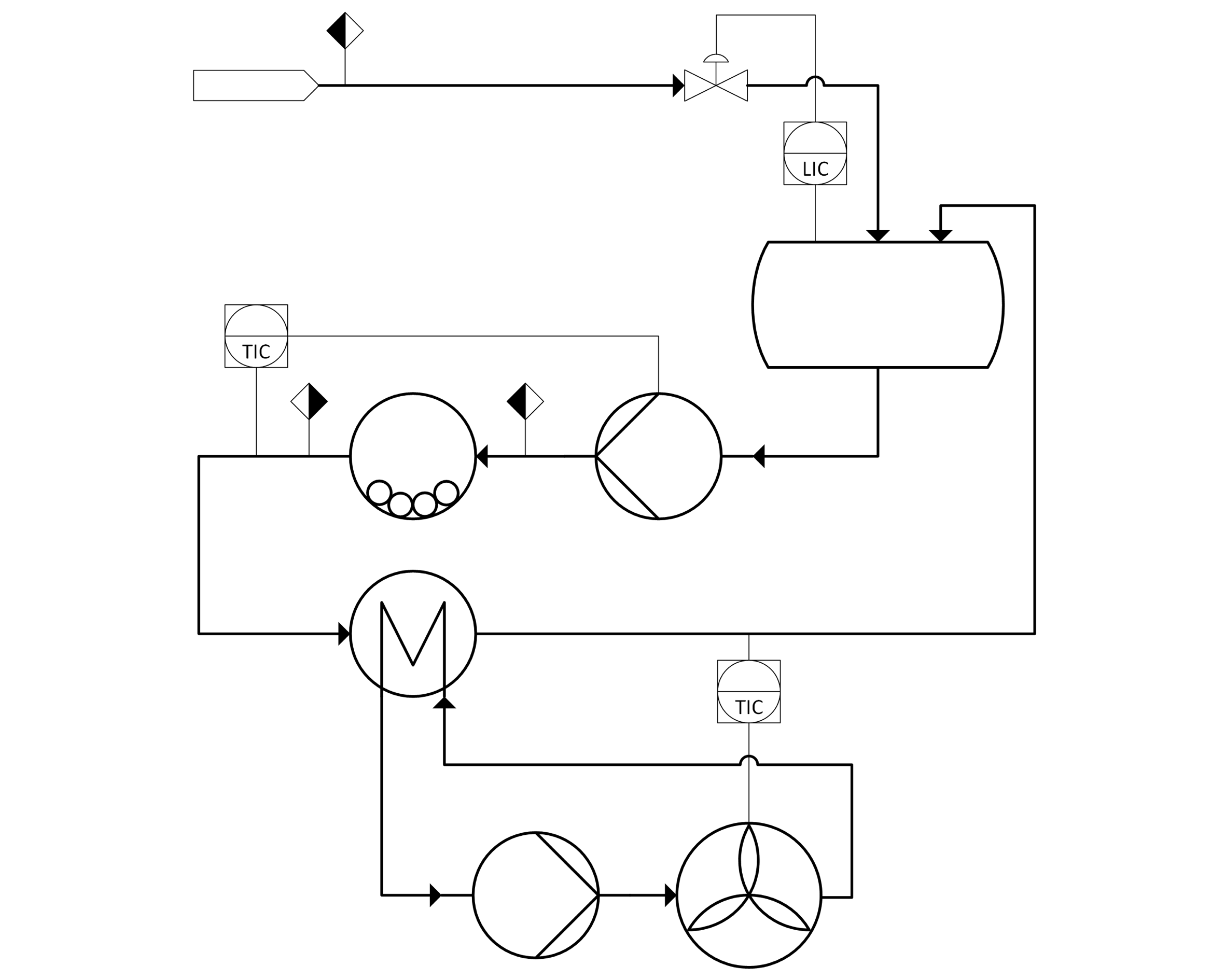

Das Prozessfließschema wird oft als Teil der Machbarkeitsstudie vor Beginn des Abwicklungsprozesses eines Anlagenbauprojektes erstellt. Es ist eine vereinfachte Darstellung des Rohrleitungs- und Instrumentenfließschemas und beschreibt nur die für den Betrieb relevantesten Komponenten und Regelkreise sowie die wesentlichen, sicherheitsrelevanten Funktionen. Für Wartungsarbeiten erforderliche Komponenten werden in der Regel nicht oder nur eingeschränkt abgebildet. Es sollte überschaubar gehalten und platzsparend ausgeführt sein. Ein unter anderem wichtiger Verwendungszweck des Prozessfließschemas ist die Festlegung der Schnittstellen zwischen den am Anlagenbauprojekt beteiligten Parteien.

Was wir für Sie tun können!

Wir erstellen und pflegen Ihr Prozessfließschema basierend auf jedweder Form von Input. Das kann eine Konzeptbeschreibung, ein bereits vorhandenes Rohrleitungs- und Instrumentenfließschema oder eine Energie und Massenbilanz sein.

Wir integrieren die Prozessfließschemas Ihrer Lieferanten in das Prozessfließschema der Gesamtanlage, so dass alle Abschnitte der Anlage vollständig und korrekt abgebildet sind.

Wir gleichen das Prozessfließschema mit dem in den Funktionsplänen beschriebenen Steuerkonzept ab.
